Как определить потребляемую мощность амперметра



Как определить потребляемую мощность электроприбора?

Электричество в массовом масштабе используется во всех сферах современной жизни. Необходимая эксплуатационная гибкость электросети обеспечивается использованием розеток к которым подключаются те или иные приборы. Мощность подключаемого устройства не должна превышать определенного максимального значения.

Что такое потребляемая мощность?

Потребляемая мощность — это численная мера количества электрической энергии, необходимой для функционирования электроприбора или преобразуемой им в процессе функционирования. Для статических устройств (плита, утюг, телевизор, осветительные приборы) энергия тока при работе переходит в тепло). При преобразовании (электродвигатели) – энергия электрического тока преобразуется в механическую энергию.

Основная единица электрической мощности – Ватт, ее численное значение

где U – напряжение, Вольты, I – ток, амперы.

Иногда этот параметр указывают в В×А (V×А у импортной техники), что более правильно для переменного тока. Разница между Ваттами и В×А для бытовых сетей мала и ее можно не учитывать.

Потребляемая электрическая мощность важна при планировании проводки (от нее зависит сечение проводов, а также выбор номиналов и количество защитных автоматов). При эксплуатации она определяет затраты на содержание жилища.

Проблема правильной эксплуатации бытовой электрической сети

С конструктивной точки зрения бытовая электрическая сеть отработана до высокой степени совершенства: ее нормальная эксплуатация не требует специальных знаний.

Сеть рассчитана на определенные условия эксплуатации, нарушение которых приводит к полному или частичному отказу, а в тяжелых случаях – к возникновению пожара.

Условие правильной эксплуатации – отсутствие перегрузки.

При этом нагрузочная способность розеток и потребление подключаемой к ним техники измеряется различными единицами:

  • для розеток это максимально допустимый переменный ток (6 А у традиционных советских розеток старого жилого фонда, 10 или даже 16 А у розеток европейского стиля);
  • подключаемое оборудование характеризуются мощностью, которая измеряется в Ваттах (для мощных устройств вместо Ватт указываются более крупные единицы: киловатты (1 кВт = 1000 Вт), что позволяет не путаться в многочисленных нулях).

Отсюда возникает необходимость:

  • определения связи мощности и тока;
  • нахождения мощности отдельного электрического прибора.

Связь между Ваттами и Амперами проста и следует прямо из приведенного выше определения Ватта. Задача упрощается тем, что напряжение исправной бытовой сети всегда одинаково (220 или 230 В). Отсюда по току всегда находится мощность.

Как определить?

Для решения задачи нахождения мощности можно воспользоваться различными способами. Все они доступны для применения даже при знаниях в области физики и электротехники на уровне школьной программы.

Чаще мощность находят через определение тока, иногда можно обойтись без промежуточных процедур и определит ее сразу.

Смотрим в техпаспорт

Обычно потребляемая мощность указывается в паспорте или описании устройства и дублируется на фирменной табличке-шильдике. Последняя находится на задней стенке корпуса или его основании.

В случае отсутствия описания этот параметр можно узнать по интернету, для чего достаточно воспользоваться поиском по названию устройства.

Указываемая производителем техники мощность относится к пиковой и потребляется от сети только при полной нагрузки, что встречается достаточно редко. Образовавшаяся разница рассматривается как запас. На нормативном уровне этот запас определяют через коэффициент мощности.

Закон Ома в помощь

Мощность большинства бытовых электрических устройств можно довольно точно оценить экспериментально-расчетным путем с привлечением известного еще со средней школы закона Ома. Этот эмпирический закон связывает между собой напряжение, ток и сопротивление R нагрузки как:

P = U 2 /R.
U = 230 В, а сопротивление измеряется тестером. Далее следует простой расчет по формуле
P = 48 400/R Вт.

Например, при R = 200 Ом получаем мощность Р = 240 Вт.

Метод не учитывает так называемое реактивное сопротивление прибора, которое создается в первую очередь входными трансформаторами и дросселями, и поэтому получаемая оценка дает некоторое завышение.

Используем электросчетчик

При определении мощности по счетчику можно поступить двумя различными способами. В обоих случаях от бытовой сети должен питаться только тестируемый прибор. Все без исключения остальные потребители должны быть отключены.

При первом подходе для замера мощности привлекается оптический индикатор счетчика, интенсивность вспышек которого пропорциональна потребляемой мощности. Коэффициент пропорциональности указан на лицевой панели в единицах imp/kWh или имп/кВтч, рисунок 1, где imp – количество импульсов (вспышек индикатора) на один киловатт час.

Лицевая панель бытового счетчика электроэнергии с оптическим индикатором

Рисунок 1. Лицевая панель бытового счетчика электроэнергии с оптическим индикатором

После включения исследуемого устройства необходимо начать считать вспышки индикатора на протяжении 15 или 20 минут. Затем полученное значение умножается на 3 или на 4 (при 20- или 15-минутном интервале замера, соответственно) и делится на коэффициент с лицевой панели. Результат выкладки дает мощность прибора в кВт, который в ряде случаев умножением на 1000 удобно перевести в Ватты.

Пример. Для счетчика имеем k = 1600 импульсов на киловатт час. При 20 минутном интервале замера индикатор сработал (вспыхнул) 160 раз. Тогда мощность устройства составит 160*3/1600 = 0,3 кВт или 300 Вт.

При втором подходе также используется 15- или 20-минутный интервал времени, но расход электроэнергии определяется уже по цифровой шкале. Например, при разности показаний за 20 минут 0,2 кВт×час мощность агрегата составляет 0,2 × 3 = 0,6 кВт или 600 Вт.

Читайте также:  Увеличение мощности двигателя бензопилы

Ваттметром

Современный бытовой измеритель мощности или ваттметр удобен для использования, так как:

  • включается непосредственно в разрыв цепи, для чего снабжен вилкой и розеткой, см. рисунок 2;
  • оборудован легко читаемым цифровым индикатором и снабжен внутренними цепями автоматической настройки, что исключает ошибки в показаниях;
  • отличается хорошими массогабаритными показателями.

Прибор готов к работе немедленно после включения.

Цифровой бытовой ваттметр

Рис. 2. Цифровой бытовой ваттметр

Единственный его недостаток – узкая специализация, поэтому этот прибор редко встречается в домашнем хозяйстве.

Прямое измерение тока

Методы той группы отличаются более высокой точностью за счет того, что основаны на прямом измерении тока. Существуют два прибора для выполнения этой процедуры в бытовых условиях.

Замер токовыми клещами

Наиболее удобны для использования токовые клещи, которые не требуют разрыва контролируемой цепи. Выполнены как ручное устройство с измерительным узлом на основе тороидального сердечника. Для замера тока узел раскрывают на манер губок клещей, после чего закрывают с охватом провода, рисунок 3. Действующее значение тока находится по изменению магнитного поля, которое фиксируется датчиком Холла.

Измерение токовыми клещами

Рис. 3. Измерение токовыми клещами

Замер тестером

Второй способ основан на применении тестера, который переключают в режим амперметра и включают в разрыв цепи. Сложности реализации этой процедуры простыми средствами делают его мало популярным на практике. Нельзя сбрасывать со счетов также то, что некоторые модели тестеров не имеют токовой защиты и выходят из строя (сгорают) при неправильном выборе диапазона (токовой перегрузке).

Заключение

Как видим, мощность электроприборов может быть определена различными способами. Выбор конкретного из них зависит от уровня технической подготовки пользователя и наличия у него необходимых приборов, а доступность нескольких из них вполне может привлекаться как средство контроля правильности выполнения расчетов и измерений.

Простота реализации любого из рассмотренных способов позволяет гарантировать отсутствие перегрузки силовых розеток и достаточно быстро и довольно точно определять фактический потребляемый ток в том случае, если у электрического устройства отсутствуют паспортные данные.

Источник

Определение электрической энергии, потребляемой ячейкой с помощью вольтметра и амперметра

На рис. 104, 105 и 106 представлены осциллограммы импульсов напряжения, тока и мощности, полученные с помощью осциллографа PCS500А. Масштаб по горизонтали – 50 мкс/дел.

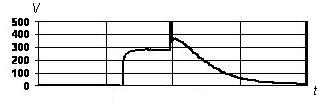

Рис. 104. Импульс напряжения

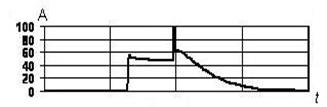

Рис. 105. Импульс тока

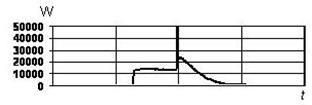

Рис. 106. Импульс мощности

Нетрудно видеть (рис. 104, 105 и 106), что форму импульсов напряжения, тока и мощности можно привести к прямоугольной форме. При этом длительность импульсов будет равна 0,00007с, период следования импульсов – 0,00725с, частота импульсов =1000/7,25=137,9. Скважность импульсов S=0,00725/0,00007= =103,6. Если форму импульсов считать прямоугольной, то коэффициент заполнения будет равен Z=1/103,6=0,0096. Амплитуда импульса напряжения – =300В, амплитуда импульса тока =50А и амплитуда импульса мощности =300х50= 15кВт. С учетом этого величина среднего напряжения будет такой = 300х0,0096=2,88В, величина среднего тока =50х0,0096=0,48А.

Среднюю величину мощности можно определить двумя методами. Первый — . Второй — =15000х0,0096=144 Вт.

Как видно, величина средней мощности, определённая по первому варианту, примерно в 100 раз меньше величины средней мощности, определённой по второму варианту. Причина разных значений мощности заключается в том, что в первом варианте мы разделили произведение амплитудных значений напряжения и тока на скважность дважды, а во втором – один раз, то есть использовали формулы (31) и (32). Ошибочность формулы (32) доказана уже многократно.

Средняя амплитуда импульсов напряжения, как показано на рис. 104, составляла 300 V при среднем значении напряжения 3,0 V (рис. 103), а средняя амплитуда импульсов тока (рис. 105) составляла 50А при среднем значении тока 0,5А (рис. 103). Длительность импульсов составляла =0,00007с при скважности =100 и коэффициенте заполнения = 0,01.

В соответствии с показаниями вольтметра , амперметра и осциллографа (рис. 103) мощность на входе в ячейку водоэлектрического генератора тепла составляет в среднем =3,0х0,5=1,50Вт. Расчет по формуле (31) даёт близкий результат 1,40Вт.

Читайте также:  Мощность потребления электроэнергии для холодильника

Возникает вопрос: какую мощность покажут приборы: вольтметр , амперметр , установленные перед генератором импульсов (рис. 103)? Вполне естественно, что вольтметр покажет напряжение сети = 220В, величина тока также увеличится, так как перед амперметром в сети две нагрузки: ячейка 1 и электронный генератор импульсов 3. В нашем эксперименте =0,65А (рис. 107).

В результате мощность, реализуемая генератором импульсов 3 и ячейкой 1, оказывается такой =220х0,65=143,0Вт, что явно противоречит результату = 1,40Вт, полученному по формуле (31), корректность которой нами уже доказана экспериментально.

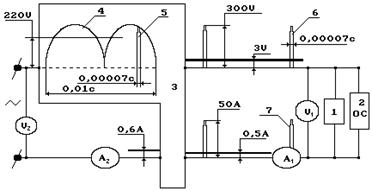

Рис. 107. Структурная схема измерения электрических величин:

1 — ячейка; 2-электронный осциллограф PCS500А; 3- электронный генератор импульсов

Обратим внимание на полученный результат =143,0Вт. Он близок к результату =144,8Вт, получаемому при расчете по ошибочной формуле (32).

Теперь мы знаем, истинную энергию, потребляемую ячейкой, показывают приборы (вольтметр , амперметр ) стоящие перед ней. Показания осциллографа будут соответствовать истинному потреблению энергии ячейкой, если использовать формулу (31). Формула (32) искажают результат пропорционально скважности импульсов.

Поскольку измерения проводились с помощью различных приборов, которые дублировали друг друга, то для каждого комплекса приборов составлена таблица результатов измерений и расчетов.

Результаты измерения электрической энергии, потребляемой ячейкой, с помощью вольтметра и амперметра представлены в табл. 25.

Показатели .…1…. . 2…. . 3….
1-масса раствора, прошедшего через ячейку , кг. 0,798 0,376 0,257
2-температура раствора на входе в ячейку , град.
3-температура раствора на выходе из ячейки , град.
4-разность температур раствора , град.
5-длительность эксперимента , с
6-показания вольтметра , В 6,0 6,0 6,0
7-показания амперметра , А 0,47 0,47 0,47
8-расход электроэнергии (вольтметр и амперметр) , кДж 0,85 0,85 0,85
9-энергия нагретого раствора , кДж 31,84 30,00 30,76
10-показатель эффективности ячейки по показаниям вольтметра и амперметра 37,46 35,30 36,19

Дата добавления: 2016-02-02 ; просмотров: 800 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Как правильно рассчитать потребляемую мощность

Количество потребляемой электроэнергии приборами бытовой техники, освещения, отопления, кондиционирования и вентиляции, напрямую влияет на сумму оплаты за электричество. Любое оборудование поглощает энергию в объёме соответствующей мощности прибора. Эта важная характеристика является основой для расчёта потребления электроэнергии. Как рассчитать потребляемую мощность электроприборов и определить расход электричества — это вопросы, ответы на которые даны в этой статье.

Подключение потребителя электроэнергии:

кофеварка

Что такое мощность электропотребителя

Этот физический параметр отражает потребление определённого количества электричества за единицу времени. По-иному — отношение работы к промежутку времени, за который она была выполнена. Практически на каждом электроприборе есть маркировка. Например, надпись на лампочке «60 Вт» означает, что она за 1 час истратит именно это количество энергии. А вот если на перфораторе указана характеристика — 800 Вт, то за полчаса его работы будет израсходовано 400 Вт.

Происхождение единицы измерения киловатт/час

Интенсивное изучение электричества учёными Европы началось примерно в XVII веке, тогда же были сделаны основополагающие открытия, положившие началу и развитию такой науки, как электротехника. Шотландский инженер, изобретатель-механик (1736–1819 г.г.) Джеймс Уатт ввёл в обиход первую единицу мощности — лошадиную силу.

Портрет Джеймса Уатта:

Портрет Джеймса Уатта

В 1782 году Британская ассоциация инженеров присвоила фамилию учёного единице измерителя мощности — Ватт. Нужно иметь в виду, что на русском языке английская буква «W» имеет двойное прочтение, как «В» или «Уа». Поэтому фамилию изобретателя читаем Уатт, а единицу измерения — Ватт. В 1889 году единица измерения получила мировое признание. Лишь в 1960 году «Ватт» официально вошёл в международную систему СИ, как измеритель мощности любого вида энергии, будь-то она тепловой, механической или электрической.

Расход электроэнергии, потреблённой за определённый промежуток времени, измеряют в Вт/ч. Чтобы сократить количество символов при обозначении мощности потребления электроприбором электроэнергии, была введена в обиход такая единица, как киловатт/час — кВт/ч (1000 Вт/ч).

Определение потребляемой мощности

Вычисление потребления электроэнергии по мощности можно осуществить несколькими способами. Они описаны далее.

Данные на шильдике

Со временем сложилась общепринятая практика — обозначать технические параметры бытовых приборов на шильдиках. Чтобы узнать потребляемую мощность, достаточно прочитать данные на табличке.

Шильдики

Расчёт по формуле

Зная напряжение в источнике тока (розетка бытовой сети, батарейки или аккумулятор) и ток, который потребляет прибор, нет ничего проще, как определить потребляемую мощность электроприбора. В этом случае формула расчёта будет выглядеть так:

N = VxI. Где N — мощность (Вт); V — напряжение (В); I — сила тока (А).

Мультиметр

Например, с помощью мультиметра в режиме амперметра узнают силу тока, на которую рассчитана электропила — 8.2 ампер. Так как оборудование работает от бытовой электросети напряжением 220 вольт, то посчитать расход электроэнергии пилой будет довольно просто: 220×8.2 = 1800 Вт = 1.8 кВт.

Читайте также:  Минимальная мощность мотора для пвх лодки

Схема измерения силы тока мультиметром:

Схема измерения силы тока мультиметром

Измерение ваттметром

Это универсальный способ того, как рассчитать потребление электроэнергии с помощью подобного прибора. В настоящее время его довольно просто приобрести в сетевой торговле в одном из китайских интернет-магазинов.

Ваттметр

Ваттметр — измеритель мощности различных электрических потребителей. Устройство определяет силовую характеристику прибора любого назначения, работающего от бытовой электросети. На его тыльной стороне находится вилка, которую вставляют в розетку. В передней части корпуса под дисплеем расположена своя розетка. К ней подсоединяют испытуемое оборудование.

Использование этого тестера — это один из способов, как рассчитать расход электроэнергии любого бытового электроприбора. Измеритель мощности является своеобразным мостиком, соединяющим через себя потребителя с источником тока. Им производят измерения в течение определённого времени. Потом можно рассчитать, сколько денег «тратит» холодильник или стиральная машина. В тестере есть встроенный аккумулятор, который нужен для запоминания полученных ранее показаний и расчёта денежных затрат за потреблённое электричество. Иными словами, ваттметр можно охарактеризовать как индивидуальный электросчётчик, который обслуживает один электроприбор.

Метод исключения

При таком способе в роли измерителя мощности выступает электросчётчик. Допустим, что в доме работает электрооборудование, на котором нет шильдика, документация на него давно утеряна или её не было вообще. Есть самый простой способ, как рассчитать расход электроэнергии — это метод исключения. Поступают следующим образом: в квартире или доме обесточивают все приборы, гасят освещение, на электросчётчике блочные тумблеры ставят в положение «Выкл.» кроме одного.

Снятие показаний электросчётчика:

Снятие показаний электросчётчика

Нужный прибор включают на возможно длительное время. Следует зафиксировать количество потреблённого электричества в течение 1 часа. Если обстоятельства не позволяют сделать это, то включение производят в течение временного промежутка, кратного 60 минутам.

Например, если оборудование проработало 10 или 20 минут, то результат соответственно умножают на 6 или 3. Если в течение часа прибор потребил 800 Вт, то это значит, что его мощность равна 0.8 кВт/ч. Если вывести среднее количество часов работы электропотребителя в месяц, то можно определить затраты, которые приносит данное оборудование. Для этого показатель умножают на стоимость 1 кВт/ч.

Калькулятор потребляемой мощности

В качестве измерителя мощности можно использовать онлайн-калькулятор. Один из его вариантов всегда можно найти в интернете. Основное предназначение сетевого сервиса поможет в том, как определить мощность всех потребителей электрического тока, находящихся в доме, квартире или офисе. Полученные результаты носят ориентировочный характер, но с их помощью можно посчитать траты электричества разными типами потребителей.

Пользуясь калькулятором, хозяева жилья могут рассчитывать будущие расходы на оплату электроэнергии. Зная слабые места в общей картине энергопотребления, можно оптимизировать режим работы основных электроприборов. Это может принести существенную экономию семейному бюджету.

Калькулятор прост в обращении. В окна интерфейса вводят соответствующие данные о приборах освещения — мощность и количество ламп разного типа, затем вносят информацию об электроприборах: холодильнике, телевизоре, стиральной машине и прочей бытовой технике, компьютере, сопутствующей оргтехнике и различных электроинструментах. После этого в окно «Стоимость 1 кВт» вводят действующий тариф на электроэнергию. Нажав курсором на кнопку «Рассчитать», получают расчётное значение энергопотребления за месяц, а также сумму к оплате за электричество.

Информативный способ

В интернете есть много информации о мощностях различных бытовых приборов. Хозяева жилья знают и могут составить перечень потребителей электроэнергии с указанием их средней мощности, взятой в сети. Также жильцы могут посчитать определённое количество рабочих часов приборов в сутки. Отсюда получают конечный результат расхода электроэнергии за месяц.

Для силовых установок (к ним относится оборудование с электромоторами) следует вводить поправочный коэффициент k = 1.2, учитывающий резкий рост пусковой мощности. В следующей таблице указан стандартный список бытовых приборов. Он может существенно отличаться от списка, в котором будет присутствовать оборудование приусадебного хозяйства — это станки, насосы, газонокосилки и многое другое.

Средняя мощность бытовых приборов:

Средняя мощность бытовых приборов

После прочтения данной статьи становится понятно, что такое потребляемая мощность электроприборов и как её можно рассчитать. Правильность любого расчёта расходов на оплату электричества проверяется счётом местной электрокомпании. При существенном расхождении результатов, нужно пересмотреть методику подсчёта потребляемой мощности всех электроприборов. Надо знать, что все способы подсчётов не будут точными, зато они смогут подсказать, где можно сэкономить электроэнергию.

Видео по теме

Источник

Как определить потребляемую мощность амперметра



Измерение силы тока

Измерение силы тока (сокращено — измерение тока) полезное умение, которое не раз пригодится в жизни. Знать величину силы тока надо,
когда следует определить потребляемую мощность. Для измерения тока применяется прибор под названием Амперметр. Или часто амперметр сочетается с вольтметром и
такие приборы называются — тестеры или мультиметры.

Есть ток переменный и ток постоянный, следовательно, для их измерения применяются различные измерительные приборы. Ток всегда обозначается буквой I, а его сила измеряется в Амперах и обозначается буквой А. Например, I=2 А показывает, что сила тока в проверяемой цепи равняется 2 Амперам.

Рассмотрим подробно, как маркируются различные измерительные приборы для измерения разных видов токов.

  • На измерительном приборе для измерения постоянного тока перед буквой А наносится символ «–».
  • На измерительном приборе для измерения переменного тока, в том же месте наносится символ «

А прибор для измерения переменного тока.

  • –А прибор для измерения постоянного тока.
  • Соответственно закону, сила тока протекающего в замкнутой цепи, в любой его точке равна одной и той же величине. В итоге, чтобы измерить ток, надо разъединить цепь на любом участке удобным для подсоединения измерительного прибора.

    Следует помнить, что величина напряжения присутствующего в электрической цепи, не оказывает никакого влияния на измерение тока. Источником тока может быть, как и бытовая электросеть на 220 В, так и батарейка на 1,5 В и т.д.

    Собираясь измерять силу тока в цепи обратите тщательное внимание, какой ток протекает в цепи, постоянный или переменный. Возьмите соответствующий измерительный прибор и если не знаете предполагаемую силу тока в цепи, поставьте переключатель измерения силы тока в максимальное положение.

    Стоит подробно разобрать как измерить силу тока электроизмерительным прибором.

    Для безопасности измерения потребляемого тока электроприборами сделаем самодельный удлинитель с двумя розетками. После сборки получим удлинитель очень похожий на стандартный магазинный удлинитель.

    Но если разобрать и сравнить между собой, самодельный и магазинный удлинитель, то во внутренней структуре четко увидим отличия. Выводы внутри розеток самодельного удлинителя соединены последовательно, а в магазином соединены параллельно.

    На фотографии прекрасно видно, что верхние выводы соединены между собой проводом желтого цвета, а на нижние клеммы розеток подается сетевое напряжение.

    Теперь приступаем к измерению тока, для этого вставляем в одну из розеток вилку электроприбора, а в другую розетку, щупы амперметры. Перед измерением тока, не забываем прочитанную информацию про то, как надо правильно и безопасно измерять ток.

    Теперь рассмотрим как правильно интерпретировать показания стрелочного амперметра. При измерении потребляемого тока прибора стрелка амперметра остановилась на делении 50, переключатель
    был установлен на максимальный предел измерения в 3 Ампера. Шкала моего амперметра имеет 100 делений. Значит, легко определить измеренную силу
    тока по формуле (3/100) Х 50=1,5 Ампера.

    Формула расчета мощности прибора по потребляемой силе тока.

    Обладая данными о размере силы тока потребляемым любым электроприбором (телевизор, холодильник, утюг, сварка и т.д.), можно с легкостью определить, какая
    у этого электроприбора потребляемая мощность. В мире существует физическая закономерность, которому всегда подчиняется электричество. Первооткрыватели этой закономерности Эмиль Ленц и
    Джеймс Джоуль и в честь них, она теперь называется Закон Джоуля – Ленца.

    I — сила тока, измеряемая в Амперах (А);
    U — напряжение, измеряемое в Вольтах (В);
    P — мощность, измеряемая в Ваттах (Вт).

    Проведем один из расчетов тока.

    Измерил ток потребления холодильника и он равняется 7 Амперам. Напряжение в сети равно 220 В. Следовательно, потребляемая мощность холодильника равняется 220 В Х 7 А=1540 Вт.

    Источник

    Исследование общих свойств показывающих приборов разных систем (точность прибора, собственное потребление мощности, влияние на показания прибора частоты и формы кривой измеряемого тока или напряжения), страница 3

    IV . Исследование влияния формы кривой напряжения на показания вольтметров

    Как правило, шкалы вольтметров переменного тока градуируются в действующих значениях переменного напряжения при синусоидальной форме кривой напряжения. У электромагнитных, электродинамических и электростатических вольтметров градуировка сохраняет свой смысл и при несинусоидальной форме кривой приложенного напряжения, поскольку они всегда показывают его действующее значение.

    В отличие от перечисленных приборов действующего значения выпрямительные (вып.) вольтметры и электронные (эл.) вольтметры с амплитудным детектором показывают действующее значение напряжения только при синусоидальной форме кривой. При несинусоидальном напряжении их показания будут иметь погрешности тем большие, чем больше форма кривой напряжения отличается от синусоиды.

    Однако для некоторых целей эти вольтметры могут быть использованы и при несинусоидальных напряжениях. Поскольку показания выпрямительных вольтметров определяются средним значением приложенного напряжения, а градуируются они в действующих значениях синусоидального напряжения, то по их показаниям, в допустимом диапазоне частот, можно всегда определить среднее значение измеряемого напряжения (U cp) как при синусоидальной, так и при несинусоидальной форме кривой

    где U — отсчет по шкале вольтметра;

    K f = 1,11 — коэффициент формы для синусоиды. Аналогично, измеряя несинусоидальные напряжения электронным вольтметром с амплитудным детектором, можно получить амплитудное значение измеряемого напряжения Um, умножив отсчет по шкале прибора U на :

    .

    Измеряя несинусоидальное напряжение одновременно тремя вольтметрами — электромагнитным или электродинамическим, выпрямительным и электронным можно по их показаниям (которые в этом случае будут заметно отличаться друг от друга вычислить коэффициент формы и коэффициент амплитуды измеряемого напряжения.

    Действительно, действующее значение напряжения равно

    U = U эм; среднее и амплитудное . Отсюда коэффициент формы кривой равен:

    и коэффициент амплитуды

    В данной работе исследуемые переносные вольтметры подключают параллельно через регулятор напряжения к сети с синусоидальным напряжением (рис. 1-3).

    Убедившись с помощью электроннолучевого осциллографа, что форма кривой приложенного к приборам напряжения синусоидальна, устанавливают по электромагнитному или электродинамическому вольтметру последовательно какие-либо напряжения, например, 60 В и 100 В и записывают показания всех вольтметров.

    После этого, установив рукоятку РНО в нулевое положение и выключив напряжение, подключают вольтметры ко вторичным зажимам разделительного трансформатора Т (рис. 1-4), работающего в режиме насыщения.

    Выходное напряжение этого трансформатора сильно искажено, что можно видеть на экране осциллографа. Устанавливают снова по электромагнитному или электродинамическому вольтметру те же напряжения, что и раньше, и записывают показания всех приборов. При этом легко убедиться, что чем сильнее искажена форма кривой напряжения, тем больше расхождения в показаниях вольтметров.

    Если измерить по масштабной сетке осциллографа отношение амплитуд напряжений, при которых производились измерения (60 и 100 В) и сравнить это отношение с отношением показаний электронного, вольтметра, можно легко убедиться, что показания последнего, в пределах точности измерений, пропорциональны амплитуде измеряемого напряжения.

    С помощью осциллографа можно также экспериментально показать, что показание выпрямительного вольтметра пропорционально среднему значению измеряемого напряжения. Поскольку, однако, для этого необходимо измерить площадь несинусоидальной кривой, полученной на экране осциллографа, что трудно сделать с приемлемой точностью, этот опыт в настоящей работе не производится.

    V . Определение собственного потребления приборов.

    При выборе прибора для того или другого измерения в большинстве случаев необходимо знать потребляемую прибором мощность. Чем больше мощность, потребляемая прибором, тем больше изменяется режим цепи, в которой производится измерение при включении измерительного прибора. Особенное значение это имеет при измерениях в маломощных цепях, например, при измерениях напряжений в электронных цепях. Кроме того, чем больше мощность, потребляемая приборами, тем на большую мощность должны быть рассчитаны вспомогательные элементы измерительной цепи; шунты, добавочные сопротивления, измерительные трансформаторы и т. п.

    Собственное потребление амперметров и вольтметров обычно характеризуется потребляемой ими мощностью в вольт-амперах при номинальном значении тока I н для амперметров или напряжения U н для вольтметров.

    Потребление вольтметров также часто характеризуют величиной тока полного отклонения или сопротивлением цепи прибора в Омах на 1 В номинального напряжения.

    Измерение тока полного отклонения I п вольтметра производят по схеме рис.1-5. Потребляемая мощность равна:
